盒式光电转换器

XAT-SM815系列是一款10/100/1000M自适应快速以太网光纤收发器，拥有1个千兆光口，1/2个10/100/1000Base-TX自适应以太网RJ45接口。产品设计符合以太网标准，添加防雷、防静电保护措施，-20℃~70℃的宽范围工作温度，性能稳定可靠。该设备可广泛应用于智能建筑，智慧城市，智慧社区，智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。

• 符合IEEE802.3 10Base-TX Ethernet,IEEE802.3u 100Base-TX/FX Fast Ethernet,IEEE802.3ab 1000Base-TX,IEEE802.3z 1000Base-SX/LX Gigabit Ethernet标准
• 支持TCP/IP、PPPOE、DHCP、ICMP、NAT协议
• 流控方式：全双工采用IEEE 802.3X，半双工采用Backpressure标准
• 电端口支持自动协商功能，自动调整传输方式和传输速度
• 端口支持Auto-MDI/MDIX自动翻转
• 支持存储转发模式
• 支持电口的10M,100M,1000M模式或自适应模式的切换
• 提供状态指示灯，外置电源（输出5V~50HZ 2A）
• 采用插卡式设计，方便日后设备的维护与检查
• 模块化电源设计理念，功能板与电源分开设计理念，便于后期维护；
• 采用独特集成电路解决方案，芯片温升低，摆脱加散热系统，实现流量控制，减少广播风暴
• 采用优质光电一体化模块提供良好的光学特性和电气特性，保证传输可靠，寿 命长
• 广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制
• 支持最长1916byte超长数据包传输
• 提供远程链路丢失诊断、电口链路与光口链路连接诊断、动态数据传输、全双工/半双工、速率指示灯，便于安装调试以及后期维护
• 超低功耗小于2.5W(Input:AC140~260V)，低发热，能长时间稳定工作

接入方式	电口：10/100/1000Mbps
	光口速率：1.25G
协议标准	IEEE802.3 10Base-TX Ethernet,IEEE802.3u 100Base-TX/FX Fast Ethernet,IEEE802.3ab 1000Base-TX,IEEE802.3z 1000Base-SX/LX Gigabit Ethernet
波长	850nm/1310nm/1550nm
传输距离	五类双绞线：100m
	双纤多模：550m
	双纤单模：25/40/60/80/100Km
	单纤单模：25/40/60/80Km
端口	1/2个RJ45口：连接STP/UTP五类双绞线
	1个光纤口	双纤多模SC/ST/FC(光纤尺寸50,62.5/125μm)
		双纤单模SC/ST/FC(光纤尺寸9/125μm)
		单纤单模SC/FC(光纤尺寸9/125μm)
转换方式	介质转换、存贮转发/直通
MAC地址表	1K
缓存	1 Mbit
流量控制	全双状态：流量控制，半双工状态：背压方式
延时	存贮转发：9.6us，直通：0.9us
误码率	<1/1000000000
LED指示灯	PWR(电源)
	FX LINK/ACT(光纤连通/动作)
	FDX(网口全双工/半双工方式)
	TX LINK/ACT(电口连通/动作)
	100(电口100/10M传输速率)
	FX(有/无光信号)
电源	DC 5V1A
功耗	<2.5W
工作温度	-20~70℃
工作湿度	5%~90%
储存温度	-40~70℃
储存湿度	5%~90%无凝结

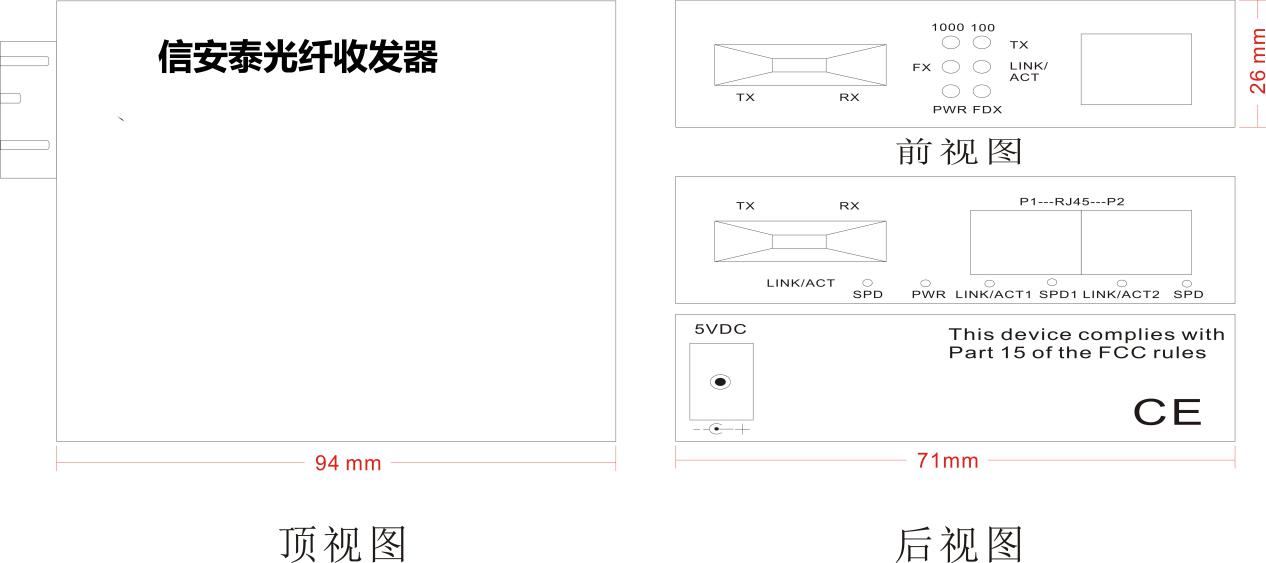

尺寸	93*70*25mm/长*宽*高
